高壓電氣設備接點溫度監測系統

福州華光天銳提供高壓測溫、高壓柜測溫、高壓設備測溫、高壓開關柜測溫、高壓電纜測溫、高壓線夾測溫、高壓電機測溫、高壓無線測溫、高壓無線測溫系統、高壓設備無線測溫系統、高壓電機測溫接線、高壓接點測溫等。

在高壓電氣設備比如開關柜的系統中，開關柜的溫度歷來是一個非常重要的設備關鍵詞，不少高壓電氣設備比如開關柜、環網柜設備之間的電氣接點是電力設施中比較容易出故障的地方，根本原因就是電氣接點經常會發熱導致溫度升高。隨著溫度不斷升高，溫度超過高壓開關柜的溫升標準限定值處將因溫度升高而氧化面積增大 ，從而造成母線和觸頭、接點出線短路、報廢甚至火災等重大安全問題。主要原因是因?yàn)殚_(kāi)關柜內高壓大部分暴露在空氣中，柜體的空間又十分密閉和小，沒辦法操作人工溫度監測方式，所以采用熒光光纖溫度傳感技術實時監測高壓電氣接點的溫升成為未來的一個發展趨勢，也是華光天銳努力的目標。

目前，在電力生產、傳輸和使用過程中，因接點過熱是電氣事故重要原因之一，給安全供用電帶來極大的威脅，不可忽視。線路接點發熱不但會造成大量的電能損失，而且會嚴重影響電氣設備的正常工作，輕則因工作溫度過高，電氣設備壽命縮短；重則釀成火災或電氣事故等，中斷工農業生產和居民生活用電，造成難以估量的損失。基于接點發熱問題，過去一般通過人工測溫或借助紅外測溫儀流動巡視，發熱缺陷難以發現，或因巡視周期不能及時發現，往往對設備已造成傷害或形成事故。

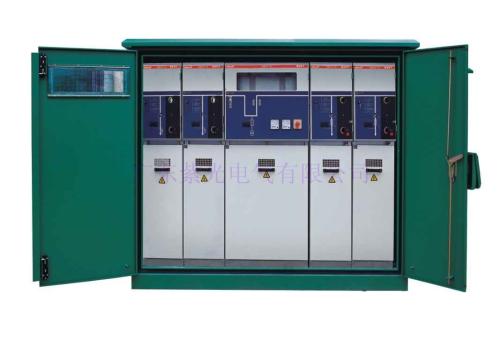

環網柜電纜接頭溫度監測系統

環網柜上通常安裝有T型電纜接頭，T型電纜接頭作為電氣接點，主要用以在絕緣、密封的條件下連接環網柜的高壓母線與外部電纜支線。T型電纜接頭內設置有導電桿和連接螺桿，導電桿與連接螺桿中部固定連接形成T型的電氣接點，導電桿和連接螺桿均由導電材料制成。電流通過此電氣接點進行傳輸時，在高壓電流作用下，導電桿和連接螺桿極易發熱，因此在T型電纜接頭內的電氣接點處容易產生局部高溫，需要實時進行溫度的測量和監控，防止其溫度過高而損壞電纜接頭，引發安全事故。

電氣設備接點溫度的測量技術：

目前,在電力供電系統中,對高壓接點的監測主要采用以下辦法:

一、紅外測溫

紅外觀測高壓設備接點是否有異常,缺點是需人工間斷觀測,可靠性差,甚至發生故障漏檢。

二、高壓蠟封測溫

電工人員采用蠟封的辦法,以蠟是否熔化來判斷高壓接點的工作正常與否。這種測溫方法沒辦法實時在線監測高壓接點的工作狀況。針對現有高壓接點監測技術的不足,提供種能夠在線監測、及時反饋高壓接點工作狀況的電力高壓接點光纖在線監測裝置。電力高壓接點光纖在線監測裝置包含高壓接點光纖傳感裝置,光電轉換模塊,環境參考信號發生裝置,電壓放大電路,信號處理模塊,顯示屏及接計算機的輸出接口。

三、人工測量

人工測量帶有很大的危險性，因?yàn)檫@些被檢測的設備都是高壓，不易接觸的，很容易造成對測量人員的傷害，并且人工檢測不能實時操作 ,檢測溫度精度低；

四、無線測溫

無線測溫主要是通過無線溫度傳感器的單片微處理器控制，將被測設備溫度由溫度傳感器轉換成數字信號，再通過無線發射接收模塊傳遞至處理終端，實時顯示監測點的溫度變化，具有體積小、安裝簡便、無需布線、檢測結果及時準確等優點。然而，目前無線測溫技術，大部分的測溫產品的電源均采用電池或CT取電模式。電池的使用存在一個使用壽命的問題，使用一段時間以后電池耗盡就需要更換電池，而且電池的漏液和爆炸都會造成安全隱患。而CT取電存在體積大、安裝不便的問題，并且在超強磁場中會產生振動和發熱，對電力設備產生嚴重的危害。

高壓觸點光纖在線監測系統

在發電、輸電、變電及配電線路中，存在著大量的觸點和導線連接點，這些觸點和接點若存在缺陷就有可能造成局部過熱進而損壞設備，甚至引發大面積停電事故，給電力部門和用戶造成巨大損失。對高壓觸點（接點）的溫度進行在線監測，及時掌握觸點（接點）的運行工況是保障電力系統安全可靠運行的重要技術措施。對于安裝在戶外的110KV 及以上高壓設備來說，其觸點（接點）多數暴露在空氣中，當利用無源光纖傳感器對觸點（接點）的溫度進行在線監測時，除要求傳感器具有足夠的測量精度和穩定性外，傳感系統還必須具備良好的抗風、抗雨、抗雪、抗霜和抗冰能力，這就給溫度傳感系統的設計帶來了一定的困難。因此，華光天銳的光纖型溫度傳感系統在各種惡劣自然條件下安全、穩定運行，光纖測溫系統的光纖測溫模塊固定在高壓觸點或接點的附近，熒光光纖與溫度監測儀器的光電轉換器連接。可在各種極端的測溫條件下持久測溫，有效提高了高壓設備接點溫度監測系統的可靠性，保證了電力系統的安全運行。
